Moottorin johtosarja ongelma,sierra cosworth

[hilteri]

eli pienoinen ongelma 2wd sierra cossun moottorin johtosarjan vaihdossa..
tai oikeastaan pari johtoa on hukassa.

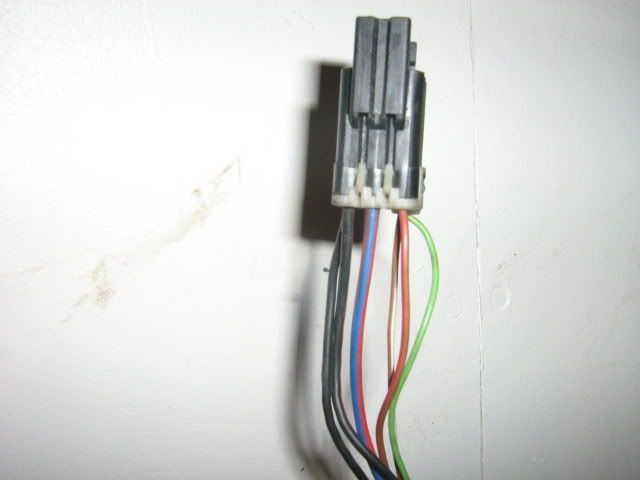

tässä paikalleen tulossa oleva töpseli, jolla moottorin sarja yhdistyy auton sarjaan. 5 johtoa.
http://i145.photobucket.com/albums/r209 ... 1253823568

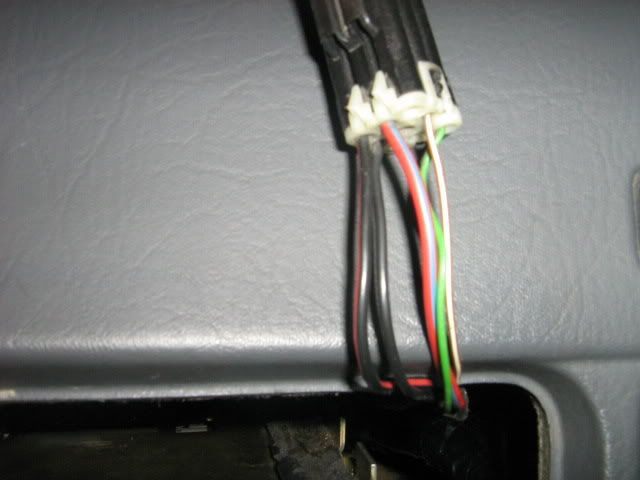

tässä vanha, 6 johtoa.http://i145.photobucket.com/albums/r209 ... 1253823681
eli mikä tuo ruskea/punaraitainen johto on? tuossa uudessa koneen sarjassa sitä ei ole!
ja siinä auton puoleisessa sarjassa se on.
ja uudessa sarjassa ei ole puolan+ napaan tulevaa johtoa...onko näillä nyt jotain yhteistä?

näiden kanssa on varmasti joku touhunnut joskus.. saiko kukaan mitään selvää tästä ?

[AleSrs]

Ruskeapunainen johto menee kampiakselin anturille..

[hilteri]

Ruskeapunainen johto menee kampiakselin anturille..

ei,ei..siis tuo kuvassa oleva pistokehan tulee kojelaudan alle tulipeltiä vasten. pistoke yhdistää moottorin johtosarjan auton sisäiseen sarjaan.. kampi anturallekkin voi mennä samanvärinen johto mutta sama se ei ole. se kanssa outo juttu noissa sarjoissa että toisessa pelkän moottorin sarjassa(vissiin uudemmassa) ei ole puolan + napaan menevää johtoa niinkuin vanhemmassa näyttäs olevan, vaan se menee puolalle jotain muuta kautta??

[Juusto_Pallero]

topiccia lainaten. auton johtosarjasta, siitä 6-johdon nipusta mikä liittyy moottorin-johtosarjaan. minkä värinen piuha on ö-paine anturille?

[MikkoT]

topiccia lainaten. auton johtosarjasta, siitä 6-johdon nipusta mikä liittyy moottorin-johtosarjaan. minkä värinen piuha on ö-paine anturille?

ruskea-vihreä

[Juusto_Pallero]

topiccia lainaten. auton johtosarjasta, siitä 6-johdon nipusta mikä liittyy moottorin-johtosarjaan. minkä värinen piuha on ö-paine anturille?

ruskea-vihreä

kiitos!!!

[Juusto_Pallero]

jäi kysymys näköjään puolitiehen. moottorin-johto sarja liitetään auton johtosarjaan. niin mulla moottorisarja 2wd ja tietty nelikkoon liitetään. 5-piuhaa meni väri-väriin. 4wd öljyvalo-johto ruskea-vihreä? moottorin sarjasta jäi puna-ruskea johto yli ja ruskea-vihreä meni ö-anturille, menikö asennus nyt nappiin?

http://s256.photobucket.com/albums/hh18 ... 009046.jpg
tuossa on toi punanen johto, muuttuu mustaksi. samassa nipussa mistä lähtee moottorin-johtosarjaan ne 6 johtoa. niin toi punanen johto oli akun päästä palanut mustaksi ja tuskin mitään johtanu, mihinhän se menee?

[MikkoT]

jäi kysymys näköjään puolitiehen. moottorin-johto sarja liitetään auton johtosarjaan. niin mulla moottorisarja 2wd ja tietty nelikkoon liitetään. 5-piuhaa meni väri-väriin. 4wd öljyvalo-johto ruskea-vihreä? moottorin sarjasta jäi puna-ruskea johto yli ja ruskea-vihreä meni ö-anturille, menikö asennus nyt nappiin?

http://s256.photobucket.com/albums/hh18 ... 009046.jpg
tuossa on toi punanen johto, muuttuu mustaksi. samassa nipussa mistä lähtee moottorin-johtosarjaan ne 6 johtoa. niin toi punanen johto oli akun päästä palanut mustaksi ja tuskin mitään johtanu, mihinhän se menee?

Olikos sulla siinä 2wd:n johtosarjassa tyhjää violettia releenpohjaa? Itse kytkin lauantaina juuri 2wd:n johtosarjan ja siinä oli tollainen ylim. releenpohja, joka oli jo tehtaalla teipattu tyhjänä johtosarjan kylkeen. Ihan varmaksi en mene sanomaan, mutta oma uskomus on, että liittyy ilmastoinnilla varustetun auton flektien ohjaukseen. No kuitenkin koska pohja on valmiiksi jo tyhjä niin sillä ei ole mitään merkitystä. Toi kuvailemasi ruskea/pun johto menee tohon releenpohjaan eli joutaa jättämään irti.

Tossa minun 2wd:n johtosarjassa ei ainakaan ollut öljykellon johtoa mukana eli sen joutuu tekemään itse.

[Juusto_Pallero]

mun mielestä ei tainnut olla releenpohjia. että eiköhän ne sitten ole ihan oikein kytketty. kiitoksia tiedoista/avusta!!!

[cossie82]

Nostellaanpas vähän,saako/tekeekö kukaan uusia johtosarjoja cossuihin?L6,L8,P8?
Mitä arvoja pitäis saada jos mittailee johdoista?
Yritän vähän niinkuin tarkistella tuon johdotuksen,sen verran haperon näköinen paikoin....

[Jasu]

Burtonilta saa.
